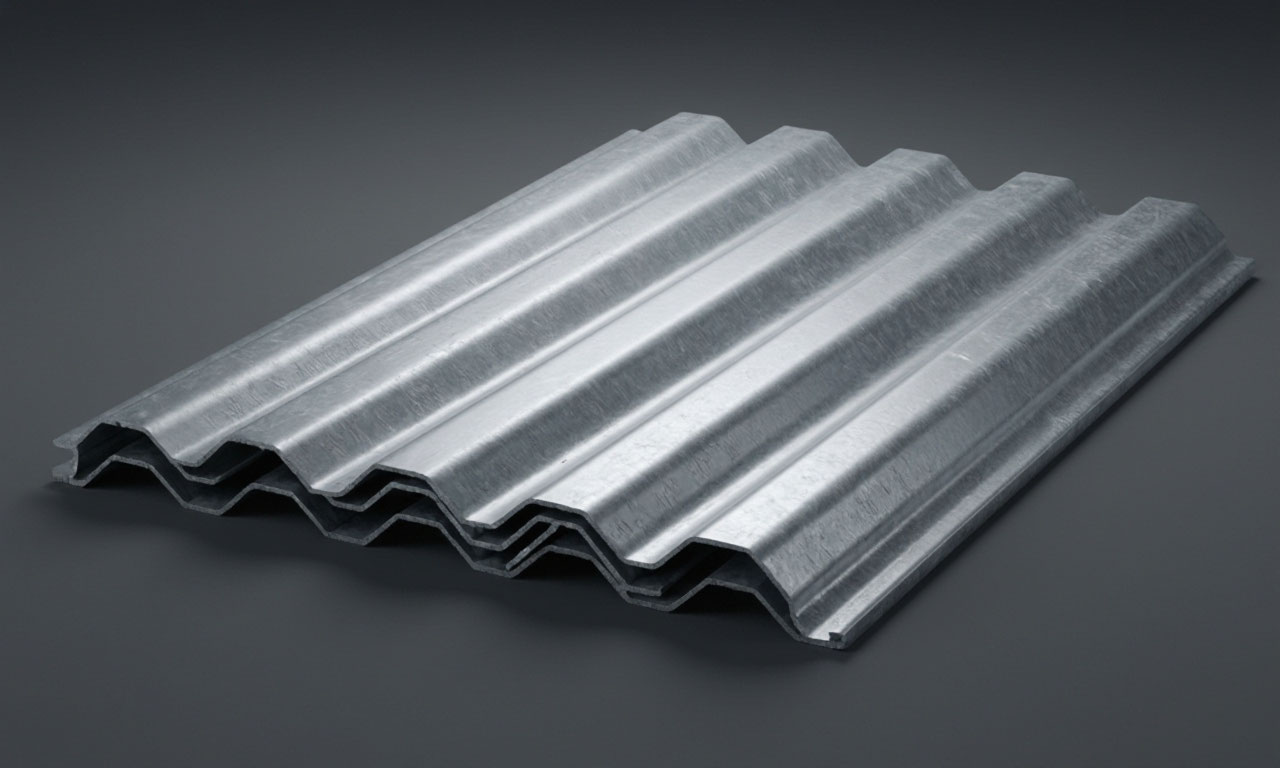

Профнастил: выбор профиля, расчёт нахлёстов и монтаж кровли

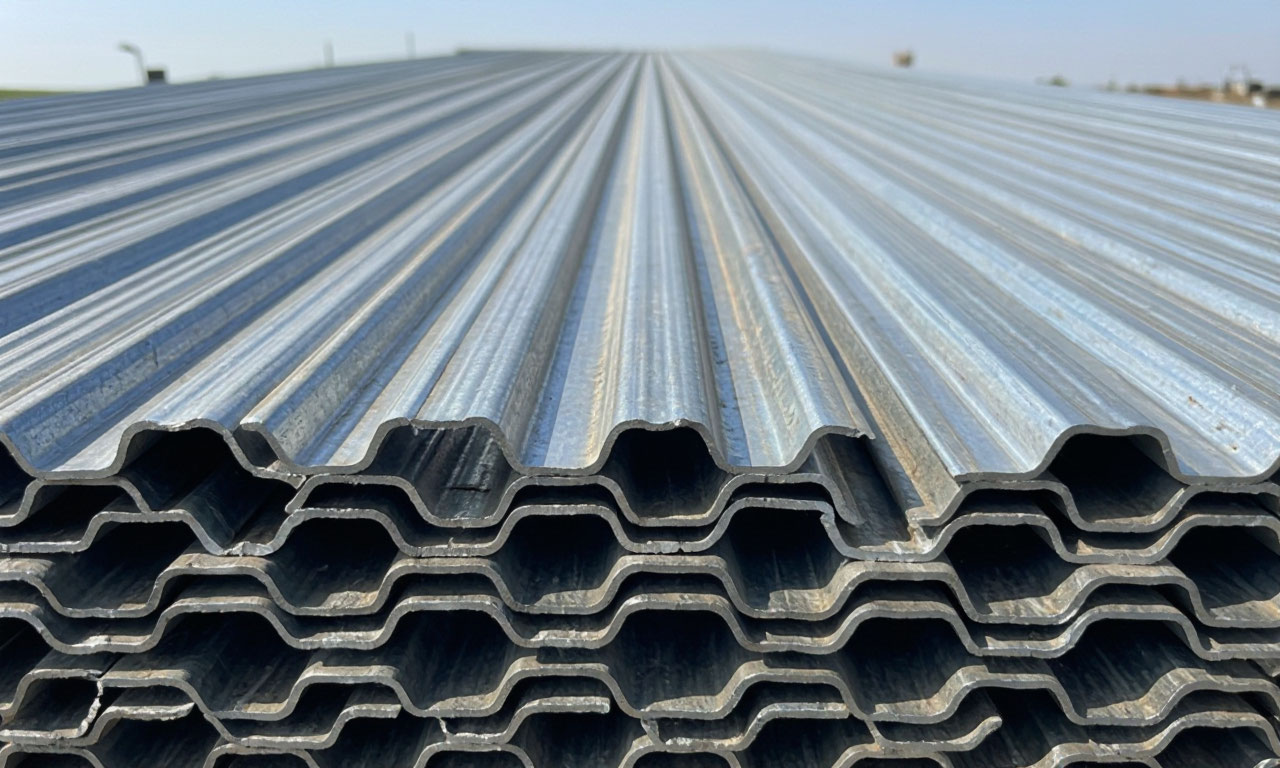

Профнастил это профилированный лист из тонколистовой стали, который получает свою форму в результате холодного проката через профилегибочный стан. Плоская заготовка последовательно проходит через систему валков, каждый из которых придаёт ей всё более выраженный рельеф. На выходе получается материал с системой продольных выступов и впадин, которые называются гофрами.

Именно геометрия гофра и толщина листа определяет несущую способность, цену профнастила, его жёсткость и область применения от лёгких фасадных ограждений до кровельных систем с серьёзными снеговыми нагрузками.

Профнастил выпускается в соответствии с требованиями ГОСТ 24045-2016, который регламентирует маркировку, геометрические параметры и технические характеристики изделий.

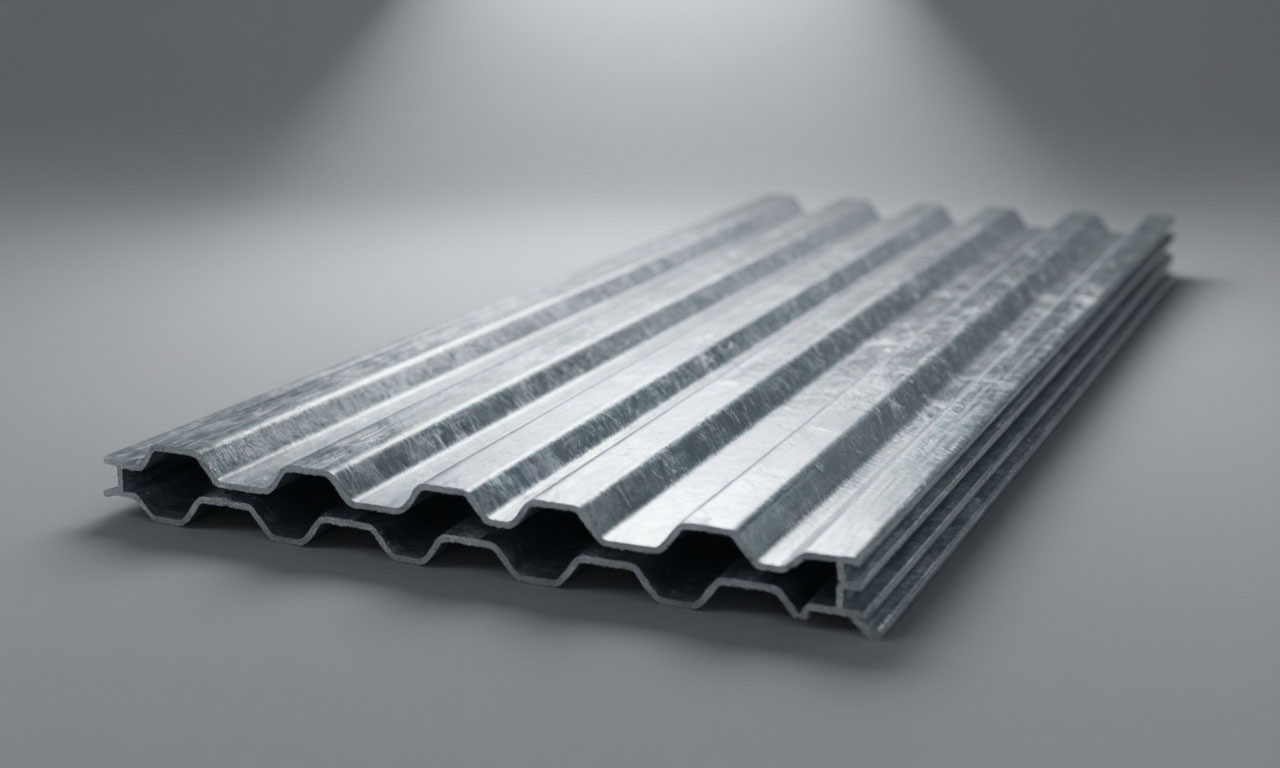

Маркировка профлиста строится по единому принципу. Буквенная часть указывает на функциональное назначение: "Н" обозначает несущий профиль, "С" стеновой, "НС" универсальный, сочетающий несущую способность с относительно умеренной высотой профиля. Цифра после букв это высота гофра в миллиметрах. Чем выше этот показатель, тем жёстче лист и тем большую нагрузку он способен воспринимать без деформации.

Профнастил марок "Н" и "НС" применяется для кровли, перекрытий и несъёмной опалубки, тогда как стеновые марки чаще используются для фасадов, заборов и ограждающих конструкций.

Геометрия гофра- трапеция и волна

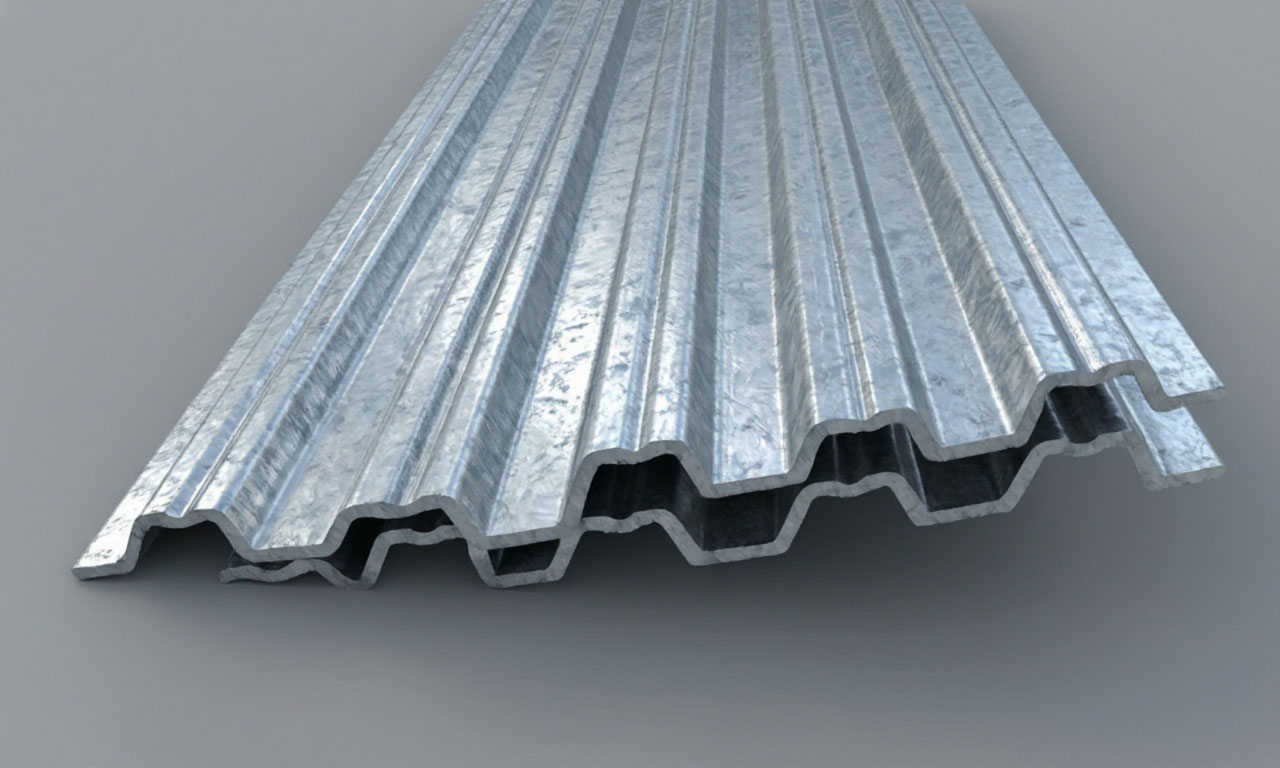

Форма гофра в поперечном сечении может быть двух основных типов трапециевидной или волнистой. Трапециевидный профиль это чередование плоских наклонных стенок и горизонтальных полок, соединённых под определёнными углами. Такая геометрия обеспечивает высокую жёсткость на изгиб при минимальном расходе металла. Именно трапециевидные гофры характерны для большинства кровельных и несущих марок профнастила, поскольку позволяют эффективно распределять нагрузку от снега и ветра по всей площади листа.

Волнистый профиль имеет плавные, скруглённые переходы между вершинами и впадинами. Он встречается реже и чаще ассоциируется с металлочерепицей, где волна имитирует классическую черепичную кладку. Для профнастила волнистая форма менее технологична с точки зрения несущей способности, но может применяться в декоративных целях или для обшивки криволинейных поверхностей.

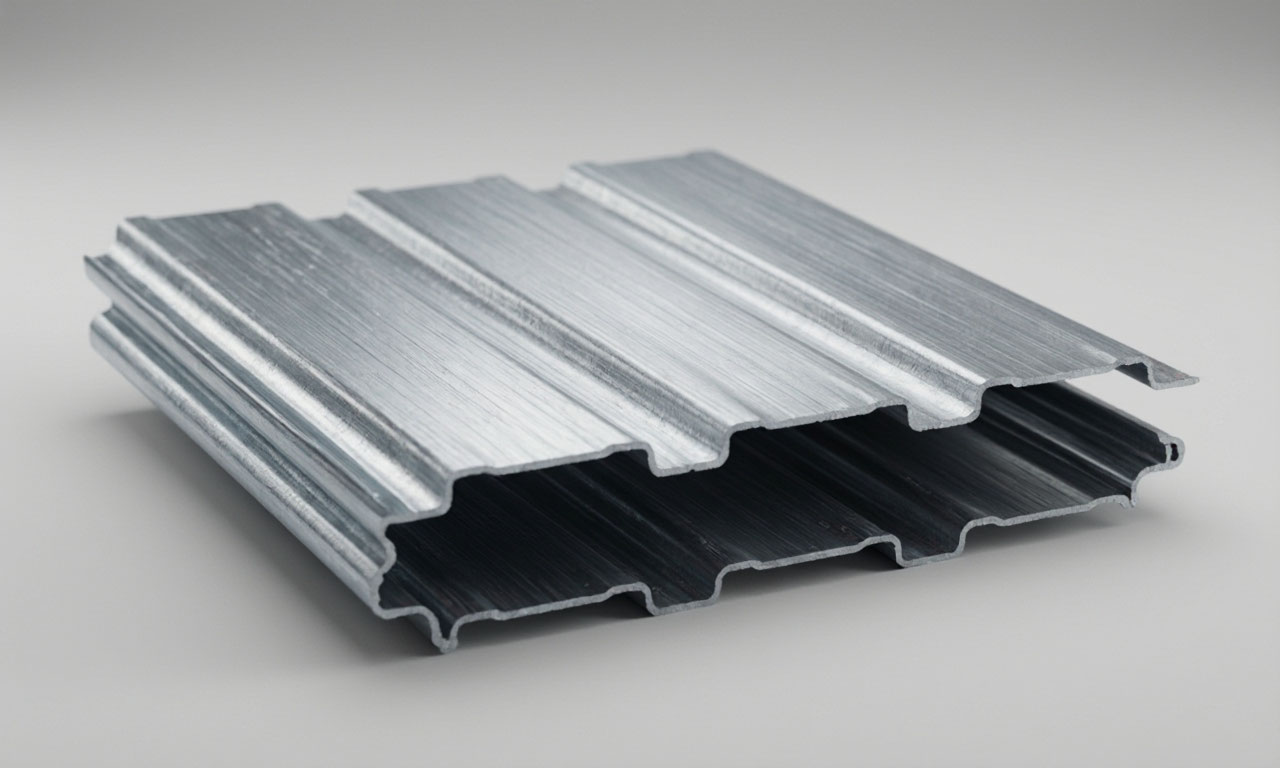

Каждый гофр состоит из нескольких ключевых элементов. Вершина гофра это верхняя горизонтальная площадка трапеции. Стенки соединяют вершину с основанием. Основание, или нижняя полка, это участок, которым лист опирается на обрешётку. Шаг профиля расстояние между осями двух соседних гофров. Глубина профиля расстояние по вертикали от вершины до основания. Все эти параметры взаимосвязаны: увеличение глубины профиля при неизменной ширине заготовки приводит к уменьшению полезной ширины готового листа.

Оцинковка как основа защиты от коррозии

Стальная основа профнастила сама по себе не обладает коррозионной стойкостью. Защита обеспечивается цинковым покрытием, которое наносится на поверхность листа горячим или электролитическим способом. Горячее цинкование погружением в расплав обеспечивает наиболее прочное сцепление покрытия с основой и высокую толщину слоя. Электролитический метод даёт более тонкое, но равномерное покрытие.

Масса цинкового слоя измеряется в граммах на квадратный метр и напрямую определяет долговечность материала. Для кровельных условий оптимальным считается показатель от 140 г/м² и выше с каждой стороны. Цинк защищает сталь двумя механизмами. Первый барьерный: покрытие физически изолирует металл от контакта с влагой и кислородом.

Второй электрохимический: цинк имеет более отрицательный электродный потенциал, чем железо, поэтому при повреждении покрытия именно цинк начинает корродировать первым, защищая сталь от разрушения.

На практике это означает, что даже при появлении царапины или пореза на поверхности профнастила коррозия не распространяется лавинообразно. Цинк "жертвует" собой, постепенно расходуясь, но сохраняя целостность стального листа. Именно поэтому при резке профнастила не рекомендуется использовать болгарку с абразивным кругом: высокая температура разрушает цинковое покрытие по линии реза, лишая кромку защиты. Оптимальный инструмент электрические ножницы или специальная пила с твёрдосплавными зубьями.

Полимерное покрытие- виды и назначение

Цинковый слой может быть дополнен полимерным покрытием, которое выполняет одновременно защитную и декоративную функции. Полимер наносится на оцинкованную сталь в заводских условиях методом валкового нанесения с последующей сушкой в печи. Толщина полимерного слоя обычно составляет от 25 до 200 мкм в зависимости от типа покрытия и класса материала.

Наиболее распространённое покрытие полиэстер, или полиэфирная эмаль. Это доступный по стоимости материал с хорошей стойкостью к ультрафиолету и механическим воздействиям. Глянцевый полиэстер со временем может выцветать на 2–3 тона за 10–12 лет эксплуатации, особенно на скатах, обращённых к солнцу. Матовые разновидности полиэстера менее подвержены видимому выцветанию и лучше скрывают мелкие дефекты поверхности.

Более премиальные покрытия включают полиуретановые эмали, которые отличаются повышенной механической прочностью и стойкостью к абразивному износу. Покрытия на основе ПВДФ обладают исключительной атмосферостойкостью и сохраняют цвет десятилетиями, но их стоимость существенно выше. Для агрессивных сред, например при обустройстве кровель в прибрежных зонах или промышленных районах, применяются пластизоли покрытия на основе поливинилхлорида с высокой толщиной и отличной химической стойкостью.

Обратная сторона профлиста также покрывается защитным слоем, чаще всего эпоксидной грунтовкой серого цвета. Этот слой предотвращает развитие коррозии со стороны обрешётки, где скапливается конденсат. Эпоксидная грунтовка более влагостойка, чем обычный полиэстер, что продлевает срок службы материала при эксплуатации в условиях повышенной влажности.

Капиллярная канавка! Защита от капиллярной влаги

Капиллярная канавка это продольная складка, которая формируется по одному из краёв листа и накрывается нахлёстом соседнего листа при монтаже. Её назначение отводить влагу, которая под действием капиллярных сил поднимается в зазор между двумя перекрывающимися листами. Без канавки вода могла бы проникать под нахлёст даже при плотном прижатии листов друг к другу, поскольку капиллярное давление способно преодолевать гравитацию в узких зазорах.

Капиллярная канавка работает следующим образом. Вода, попавшая на поверхность кровли, стекает по скату и достигает зоны бокового нахлёста. Если край верхнего листа просто наложен на нижний, часть влаги может затечь в зазор под действием капиллярного эффекта. Канавка, выполненная на краю нижнего листа, собирает эту влагу и направляет её вниз по скату, не позволяя ей проникнуть под покрытие. При этом верхний лист перекрывает канавку сверху, защищая её от прямого попадания осадков.

Профнастил с капиллярной канавкой маркируется дополнительной буквой "R" в обозначении профиля. Например, МП-20 (R) или НС-35R. Наличие канавки особенно важно для кровель с малым уклоном, где скорость стекания воды невелика и риск капиллярного подсоса влаги возрастает. При монтаже листов с капиллярной канавкой необходимо соблюдать определённый порядок укладки, чтобы канавка всегда оказывалась накрытой соседним листом.

Монтажная и полезная ширина- расчёт количества материала

Монтажная, или полная, ширина профнастила это габаритный размер листа от края до края. Полезная, или рабочая, ширина это ширина, которая остаётся после вычитания участка, уходящего в боковой нахлёст при монтаже. Разница между этими величинами называется потерями на нахлёст.

Все профлисты изготавливаются из стандартной заготовки шириной 1250 мм. В процессе профилирования часть металла "уходит" на формирование гофров: чем выше профиль, тем больше материала расходуется на стенки трапеций и тем меньше остаётся полезной ширины. Например, профнастил МП-20 имеет габаритную ширину 1150 мм и рабочую 1100 мм, то есть потери на нахлёст составляют 50 мм. Для более высокого профиля НС-35R габаритная ширина составляет 1060 мм, а рабочая 1000 мм, потери достигают 60 мм.

При расчёте количества листов для кровли необходимо использовать именно полезную ширину. Если разделить ширину ската на габаритную ширину листа, результат окажется завышенным, и материала не хватит. Правильный подход: ширину ската делят на рабочую ширину листа, округляя результат в большую сторону. Полученное число умножают на длину ската с учётом свесов, чтобы определить общую площадь закупки.

Понимание разницы между монтажной и полезной шириной критически важно также при проектировании обрешётки. Шаг обрешётки должен быть таким, чтобы каждый лист опирался на доски или бруски в нескольких точках, а стыки листов приходились на опоры. Если шаг обрешётки не согласован с геометрией профиля, лист может прогибаться под нагрузкой, а крепёж работать на вырыв, что снижает надёжность всей кровельной системы.

Нахлёст- виды и правила выполнения

Нахлёст это способ соединения листов профнастила, при котором край одного листа перекрывает край другого. Различают боковой нахлёст, при котором листы соединяются вдоль ската, и торцевой, или горизонтальный, нахлёст, при котором листы укладываются с перекрытием по длине ската.

Боковой нахлёст обычно составляет одну или две волны. При монтаже в одну волну верхний лист накрывает одну гофру нижнего листа, обеспечивая достаточную герметичность для скатов с уклоном более 15°. При меньших уклонах рекомендуется нахлёст в две волны, иногда с дополнительной герметизацией стыка. Если профнастил имеет капиллярную канавку, порядок укладки должен быть таким, чтобы канавка нижнего листа всегда накрывалась верхним листом.

Торцевой нахлёст зависит от угла наклона кровли. Чем меньше уклон, тем больше должна быть величина перекрытия, чтобы вода не затекала под стык. При уклоне менее 14° нахлёст по длине ската составляет 200 мм и более. Для уклонов от 15° до 30° достаточно 150–200 мм, а при уклоне более 30° 100–150 мм. В зонах с повышенной снеговой нагрузкой или сильными дождями величину нахлёста увеличивают независимо от уклона.

Правильное выполнение нахлёста требует не только геометрического перекрытия листов, но и их плотного прижатия друг к другу. Для этого в зоне стыка устанавливаются дополнительные крепёжные элементы, а сам стык может герметизироваться уплотнительной лентой или герметиком. Если нахлёст выполнен с зазором, капиллярная влага и талая вода будут проникать под покрытие, вызывая коррозию и намокание подкровельных конструкций.

Опорная полка и её роль в несущей способности

Опорная полка это нижняя горизонтальная площадка гофра, которой лист контактирует с обрешёткой. Ширина опорной полки определяет площадь передачи нагрузки от кровельного покрытия на элементы обрешётки. Чем шире опорная полка, тем меньше удельное давление на древесину или металл обрешётки и тем равномернее распределяется нагрузка.

В профнастиле с трапециевидным гофром опорная полка обычно уже, чем вершина гофра. Это связано с технологией профилирования: при формировании трапеции металл растягивается на вершинах и сжимается у основания. Ширина опорной полки для кровельных марок составляет от 20 до 50 мм в зависимости от высоты профиля. Для несущих марок с высокой гофрой опорная полка может быть шире, что обеспечивает устойчивость листа при значительных нагрузках.

При монтаже крепёж устанавливается именно в опорную полку. Саморез проходит через металл в зоне контакта с обрешёткой, что обеспечивает максимальную жёсткость соединения. Если крепёж установить в стенку гофра или в вершину, лист может деформироваться при затягивании, а соединение окажется менее надёжным. Кроме того, крепление в опорную полку гарантирует, что усилие от ветрового отрыва или снеговой нагрузки передаётся непосредственно на обрешётку, не вызывая изгиба профиля.

Карнизная планка! Защита края кровли

Карнизная планка, или капельник, устанавливается вдоль карнизного свеса кровли и выполняет несколько функций. Она защищает торцевую кромку профнастила от попадания влаги под покрытие, направляет стекающую воду в водосточный жёлоб и придаёт кровле завершённый вид. Планка крепится к обрешётке до укладки листов профнастила, а её нижний край нависает над жёлобом водосточной системы.

Конструктивно карнизная планка это Г-образный профиль из оцинкованной стали с полимерным покрытием. Верхняя полка планки заводится под первый лист профнастила, нижняя отводит воду. Длина планки обычно составляет 2 метра, при монтаже элементы соединяются с нахлёстом 50–100 мм для обеспечения непрерывности водоотведения.

Крепление карнизной планки выполняется саморезами с шагом 200–300 мм. Важно, чтобы планка не выступала за линию карниза слишком далеко, иначе она может деформироваться под воздействием ветра или при сходе снега. Оптимальное положение когда нижний край планки находится на 30–50 мм выше уровня жёлоба, что обеспечивает свободный сток воды даже при интенсивных осадках.

Конёк! Герметизация верхнего стыка скатов

Конёк это доборный элемент, который устанавливается на верхнем горизонтальном ребре кровли, где сходятся два ската. Основная функция коньковой планки защита стыка скатов от попадания атмосферных осадков и обеспечение вентиляции подкровельного пространства.

Коньковые планки выпускаются в нескольких конфигурациях. Плоский конёк имеет полукруглое или трапециевидное сечение и применяется для кровель с углом наклона скатов от 15° до 45°. Для более крутых крыш используются угловые коньки с увеличенной высотой. Полукруглые коньки не только выполняют защитную функцию, но и служат декоративным элементом, придающим кровле завершённый архитектурный облик.

Монтаж конька выполняется после укладки листов профнастила. Под коньковую планку укладывается уплотнитель, который предотвращает задувание снега и попадание насекомых в подкровельное пространство. Сама планка крепится саморезами к верхним гофрам листов через одну волну. Важно обеспечить вентиляционный зазор между коньком и поверхностью кровли: через него из подкровельного пространства удаляется влажный воздух, что предотвращает образование конденсата на внутренней стороне листов.

Ендова- отвод воды с внутренних стыков

Ендова это элемент кровельной системы, который монтируется в местах внутреннего примыкания двух скатов, образующих угол. В этих зонах собирается наибольшее количество воды, поэтому герметичности ендовы уделяется особое внимание. Ендова состоит из двух планок: нижней и верхней.

Нижняя планка ендовы устанавливается до укладки листов профнастила на сплошную обрешётку. Она имеет V-образную форму и служит для отвода воды, стекающей с обоих скатов. Ширина нижней планки обычно составляет 400–600 мм, при монтаже элементов выполняется нахлёст 100–150 мм с герметизацией стыка. Под нижнюю планку обязательно укладывается дополнительный слой гидроизоляции, так как именно в ендове риск протечек максимален.

Верхняя планка ендовы устанавливается поверх листов профнастила после их монтажа. Она выполняет декоративную функцию, скрывая неровности подрезки листов в зоне внутреннего угла. Крепление верхней планки выполняется саморезами с шагом 300–500 мм. При монтаже листов профнастила в зоне ендовы необходимо оставлять зазор между листами соседних скатов, чтобы обеспечить свободный сток воды в нижнюю планку.

Саморезы с EPDM-шайбой! Надёжный крепёж

Крепление профнастила к обрешётке выполняется специальными кровельными саморезами, которые отличаются от обычного крепежа наличием сверла на конце и шайбы с уплотнительной прокладкой из EPDM. EPDM это этилен-пропиленовый каучук, который сохраняет эластичность в широком диапазоне температур и устойчив к ультрафиолетовому излучению.

Сверло на конце самореза позволяет вкручивать крепёж без предварительного сверления отверстия. Это особенно важно при монтаже профнастила на металлическую обрешётку, где обычный саморез не смог бы пройти через стальной профиль. Для деревянной обрешётки используются саморезы с коротким сверлом и редкой резьбой, для металлической с более крупным сверлом и мелкой резьбой.

EPDM-шайба выполняет функцию герметизации отверстия. При затягивании самореза прокладка плотно прижимается к поверхности профнастила, перекрывая зазор между стержнем крепежа и металлом листа. Это предотвращает проникновение влаги под покрытие даже при интенсивных осадках.

Важно затягивать саморез с определённым усилием: если недотянуть, прокладка не обеспечит герметичность; если перетянуть EPDM может треснуть или выдавиться из-под шайбы. Оптимальным считается положение, при котором прокладка выступает из-под шайбы на 1 мм по всему периметру.

Количество крепежа рассчитывается исходя из площади кровли и ветровой нагрузки. Стандартная рекомендация 7–8 саморезов на квадратный метр кровли плюс дополнительные крепления в зонах нахлёстов и по периметру ската. В ветреных регионах количество крепежа увеличивают, устанавливая саморезы в каждую волну по краям ската и через волну в центральной части.

Разуклонка. Формирование уклона на плоских участках

Разуклонка это система мероприятий по созданию уклона на участках кровли, которые изначально не имеют достаточного перепада высот для естественного стока воды. Чаще всего разуклонка выполняется на плоских крышах или на участках вокруг дымоходов, вентиляционных труб и других препятствий, где вода может застаиваться.

Для создания уклона могут использоваться различные материалы: клиновидные плиты из минеральной ваты, керамзитовый гравий, бетонная стяжка или профилированные листы, уложенные с постепенным изменением высоты. Если труба имеет небольшую ширину, например 1,2 метра, разуклонку вокруг неё часто выполняют с использованием плоского листа, который укладывается с наклоном от препятствия к основному скату.

При монтаже профнастила на участках разуклонки необходимо учитывать, что направление стока воды должно совпадать с направлением гофров. Если вода будет стекать поперёк гофров, она может задерживаться в впадинах и проникать под нахлёсты. В зонах разуклонки шаг обрешётки уменьшают, а крепёж устанавливают чаще, чтобы компенсировать дополнительные нагрузки от веса воды и снега, которые могут скапливаться на участках с малым уклоном.

Советы по выбору и монтажу

Выбор профнастила начинается с определения функционального назначения конструкции. Для кровли жилого дома оптимальным решением являются марки МП-20 (R), НС-35 (R) или С-44, которые обеспечивают достаточную несущую способность при умеренном расходе металла. Для заборов и фасадов достаточно стеновых марок С-8 или С-10, которые дешевле и легче. Не следует использовать стеновой профнастил для кровли: его несущая способность может оказаться недостаточной для восприятия снеговой нагрузки.

Толщина металла второй по важности параметр после типа профиля. Для кровли рекомендуется использовать профнастил толщиной не менее 0,45 мм. Более тонкий металл (0,35–0,4 мм) подходит только для временных сооружений или участков с минимальными нагрузками. При покупке важно проверять фактическую толщину: некоторые производители допускают отклонения в меньшую сторону, что снижает жёсткость листа.

При монтаже следует соблюдать несколько ключевых правил.

1. Листы поднимаются на кровлю с помощью специальных захватов или мягких строп, чтобы не повредить полимерное покрытие.
2. Резка выполняется электрическими ножницами или пилой с твёрдосплавными зубьями; использование болгарки запрещено из-за разрушения цинкового слоя по линии реза.
3. Крепёж устанавливается в опорную полку гофра, строго перпендикулярно поверхности листа.
4. Хождение по кровле допускается только в мягкой обуви и в местах, где под листом находится обрешётка.

Уход за профнастилом минимален. Достаточно периодически очищать поверхность от листьев и мусора, которые могут задерживать влагу. При обнаружении царапин их следует закрасить специальной ремонтной эмалью, соответствующей цвету покрытия.

Если повреждение глубокое и затрагивает цинковый слой, перед окрашиванием рекомендуется обработать участок преобразователем ржавчины. Соблюдение этих простых правил позволяет эксплуатировать кровлю из профнастила несколько десятилетий без потери эксплуатационных качеств.
